品牌:legend/耐吉德 | 型号:Z15X-10/16 | 连接形式:螺纹 |
主体材料:球墨铸铁 | 公称通径:dn15-dn100(mm) mm | 3C阀门类别:工业 |
适用介质:水 | 密封形式:软密封型 | 外形:微型 |
流动方向:双向 | 驱动方式:手轮驱动 | 零部件及配件:配件 |
用途:流量控制 | 压力环境:常压 | 工作温度:常温 |
规格:DN15-DN100 |

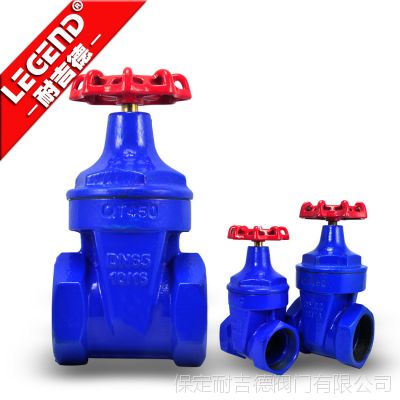

Z15X软密封闸阀是闸阀的更新换代产品,闸板被特殊橡胶整体包裹,利用橡胶的弹性变形使阀门密闭,达到零泄漏。阀腔内无闸槽,不滞留杂物,阻力极小,开关轻巧。采用三道“O”型密封圈,密封可靠,独特的设计结构使“O”型圈可实现带压更换,不压盘根,免维护。阀体内外均采用环氧树脂静电喷涂,不会产生锈水,可满足直接饮用水要求。
名 称 | 材 质 |
阀 体 | 灰 铸 铁、球 墨 铸 铁、铸 钢 |
闸 板 | 球 墨 铸 铁+三 元 乙 丙 或 丁 腈 橡 胶 |
中 口 垫 | 丁 腈 橡 胶、三 元 乙 丙 |
密 封 圈 | 丁 腈 橡 胶 |
支 架 | 灰 铸 铁、球 墨 铸 铁、铸 钢 |
阀 杆 | 不 锈 钢 |
螺 栓 | 不 锈 钢 |
压 盖 | 球 墨 铸 铁、铸 钢 |
阀 杆 螺 母 | 铜 合 金 |
手 轮 (传 动 帽) | 可 锻 铸 铁 |
型号 | Z45X-10 | Z45X-16 |
公称压力 | 1.0MPa(10kgf/cm) | 1.6MPa(16kgf/cm) |
公称通径 | 40~500mm | 40~500mm |
密封实验压力 | 1.1MPa(11kgf/cm) | 1.76MPa(17.6kgf/cm) |
强度实验压力 | 1.5MPa(15kgf/cm) | 2.4MPa(24kgf/cm) |
适用温度 | ≤200℃ | ≤200℃ |
适用介质 | 水、油、水暖及其他非腐蚀性流体 | 水、油、水暖及其他非腐蚀性流体 |
驱动方式 | 手动、电动 | 手动、电动 |
亦可根据客户要求,提供具有特殊技术参数的产品 |
平底式阀座
传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,弹性座封闸阀底部采用与水管相同的平底设计,不易造成杂物淤积,使流体畅通无阻。
整体包胶
阀门采用高品质的橡胶进行整体内、外包胶,欧洲-流的橡胶硫化技术使得硫化后的阀门能够保保的几何尺寸,且橡胶与球墨铸铁阀门接着牢靠,不易脱落及弹性汇忆佳。
耐腐蚀
阀体采用粉体环氧树脂涂装,可防止阀体的腐蚀及生锈,并司可用于污水系统
三“O”型 密封
由于阀杆采用三“O”型密封圈密封没计,可减少关闭时的摩擦阻力,大幅减少漏水现象及可以不停水施工更换密封圈。
精铸阀体
阀体采用精密铸造,的几何尺寸使得阀体内部无需任何精加工即可***阀门的密封性。
重量轻
本体采用***球墨铸铁制成,重量较传统闸阀重量减轻约20%-30%,安装维修方便。
有助生饮
由于阀体内部以性环氧树脂涂装, 阀门的内外表面均以橡胶完全披覆而不至于出现锈水或腐蚀现象,可供生饮。
可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用
